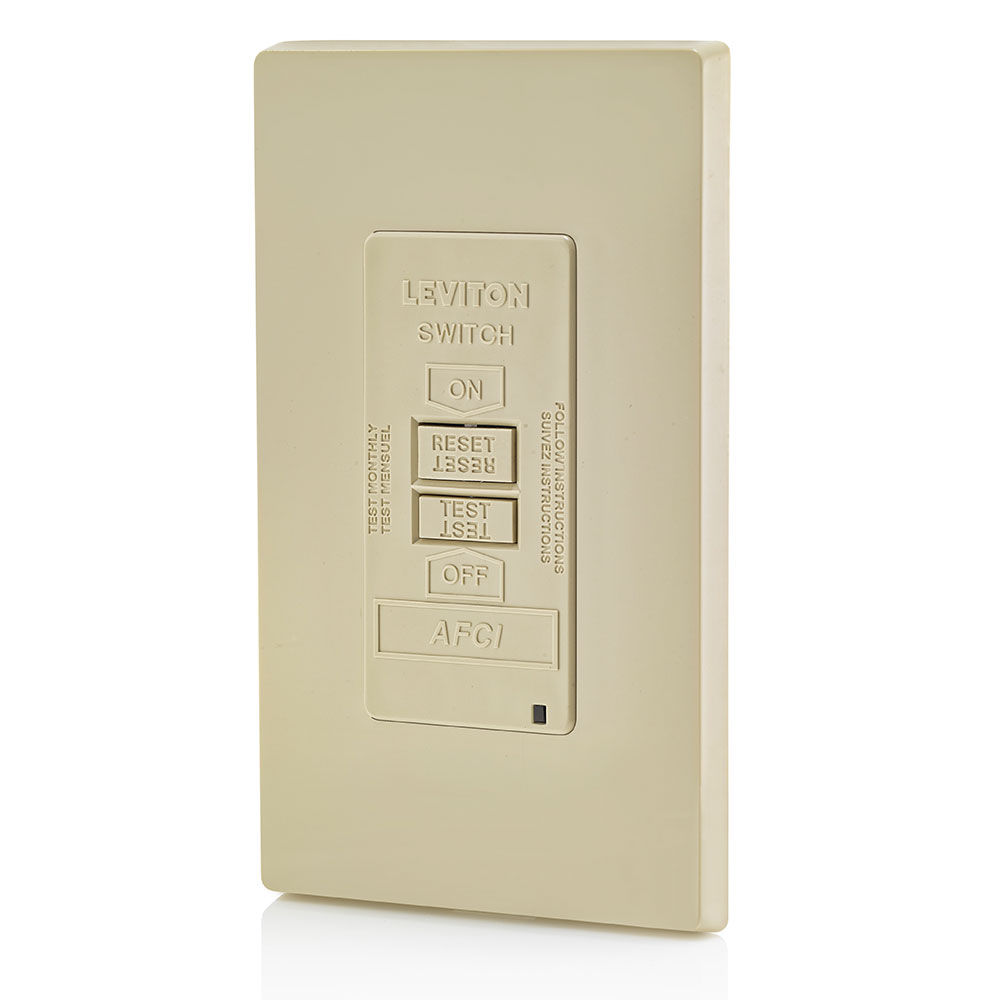

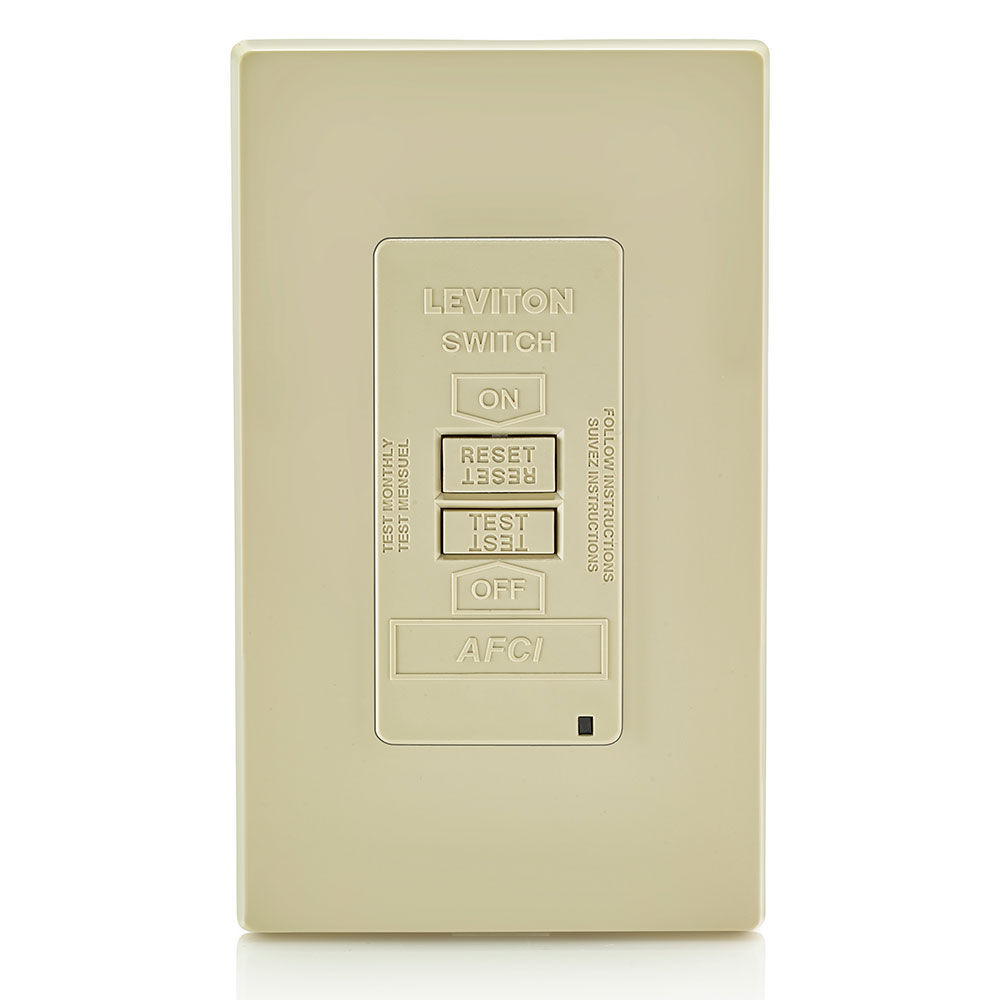

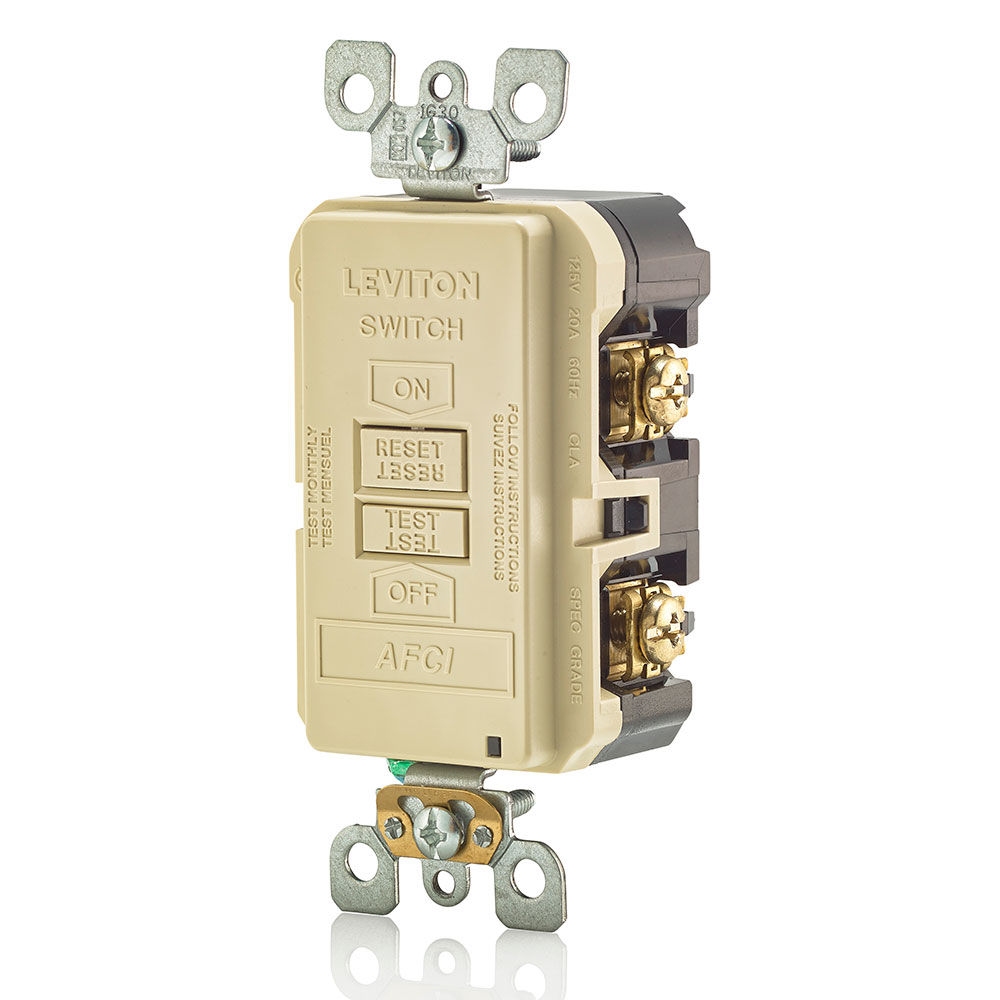

20 A, autoverificación, ICFA en blanco con luz indicadora LED

AFRBF-I

SmartlockPro, ICFA, Receptáculo/tomacorriente con cara en blanco, Grado de especificación comercial, 20 A, 125 V, Cableado posterior y lateral, 2-Pole, 3-Wire, Clip de puesta a tierra automático incluido - Marfil

El receptáculo ICFA para salida de circuito ramal (Outlet Branch Circuit, OBC) SmartlockPro® ofrece tecnología avanzada para ayudar a proteger contra incendios eléctricos causados por fallas de arco. Diseñado para detectar una amplia gama de fallas de arco potencialmente peligrosas que se generan por daños en el cableado de los circuitos ramales ...

Color: marfil

Dónde comprar

Agregar a la lista de proyectos

Asistencia de productos

Código UPC: 078477622476

País de origen: China

Información sobre los productos

Actualizado

Folleto de AF/GF

03/21/2024 Ver
Hoja de instrucciones

03/21/2024 Ver
Hoja de instrucciones (francés)

10/09/2023 Ver
Hoja de instrucciones (español)

03/21/2024 Ver
Folleto del producto

03/21/2024 Ver
Folleto del producto (español)

03/21/2024 Ver
Boletín del producto

03/21/2024 Ver
Instrucciones de limpieza del producto

02/07/2024 Ver

Clasificaciones de potencia de CA
A voltaje nominal: 1 CV
Voltaje dieléctrico: resiste 1250VAC según UL 1699A
Especificaciones eléctricas
Voltaje dieléctrico: resiste 1250VAC según UL 1699A
Temperatura de funcionamiento: -35C a +66 °C
Especificaciones mecánicas
Amperaje: 20 A
Color: marfil
Conexión a tierra: puesta a tierra automática
Polo: 2
Identificación del producto: las clasificaciones están marcadas permanentemente en el producto
Acomodación de terminal: 14-10 AWG
Identificador de terminal: latón caliente, verde-tierra, plata-neutro
Terminación: posterior y lateral
Rango de torsión: 14 a 18 lb-pulg.
Voltaje: 125 V CA
Garantía: limitada a 2 años
Cable: 3
Especificaciones medioambientales
Material del cuerpo: policarbonato
Abrazaderas: latón
Material de la superficie: termoplástico
Inflamabilidad: clasificación V-2 según UL 94
Tornillo de conexión a tierra: acero bañado
Notas: la placa de pared se vende por separado
Material de la correa: acero galvanizado
Elevación de temperatura: elevación máxima de 30 grados C
Tornillos de terminal: acero bañado
Horquilla: acero recubierto de zinc
Especificaciones del material
Material del cuerpo: policarbonato
Abrazaderas: latón
Material de la superficie: termoplástico
Tornillo de conexión a tierra: acero bañado
Notas: la placa de pared se vende por separado
Identificación del producto: las clasificaciones están marcadas permanentemente en el producto
Material de la correa: acero galvanizado
Acomodación de terminal: 14-10 AWG
Identificador de terminal: latón caliente, verde-tierra, plata-neutro
Tornillos de terminal: acero bañado
Horquilla: acero recubierto de zinc
Requisitos ambientales
Inflamabilidad: clasificación V-2 según UL 94
Temperatura de funcionamiento: -35C a +66 °C
Elevación de temperatura: elevación máxima de 30 grados C
Características del producto
Amperaje: 20 A
A voltaje nominal: 1 CV
Color: marfil
Conexión a tierra: puesta a tierra automática
Polo: 2
Terminación: posterior y lateral
Tipo: superficie en blanco
Voltaje: 125 V CA
Placa de pared: no incluida
Garantía: limitada a 2 años
Cable: 3
Normas y certificaciones
ANSI: C-73
CSA C22.2 n.o 42: sí
NEMA: WD-6
NOM: 057
Normas y certificaciones: UL/CSA
UL1699.A : archivo E342815
UL498: sí

El uso de los botones de prueba (TEST) y restablecimiento (RESET) es similar a los receptáculos ICFT tradicionales con los que los usuarios están familiarizados. Esto se traduce en una mayor aceptación de la tecnología y una plataforma más fácil de usar
Prueba automáticamente el ICFA cada vez que se presiona el botón de restablecimiento. El ICFA no se restablecerá si el circuito del ICFA no está funcionando correctamente
Al bloquear el restablecimiento del ICFA si la protección se ha visto comprometida, el receptáculo de ICFA para OBC SmartlockPro reduce la posibilidad de que los usuarios finales supongan incorrectamente que un ICFA restablecido brinda protección cuando en realidad no la brinda
Dispone de una función de diagnóstico de inversión de carga-línea, que evita que el ICFA se restablezca e interrumpe la alimentación de energía hacia la superficie del receptáculo de ICFA o a través de los productos conectados. Un indicador LED verde en la superficie del ICFA también se ilumina para alertar al instalador de la inversión del cableado de carga-línea cuando el producto está activado
El diseño del producto reduce el disparo accidental
Fabricado con cubierta y cuerpo de termoplástico resistente a los impactos
Resistencia superior ante la sobretensión o el exceso de voltaje
Los terminales permiten opciones fáciles de cableado, tanto en la parte posterior como en la parte lateral
Compatible con todos los productos y placas de pared Decora®; disponibles en colores seleccionados
Cumple o supera los requisitos de UL sobre el tiempo de disparo en arcos en serie y en paralelo
