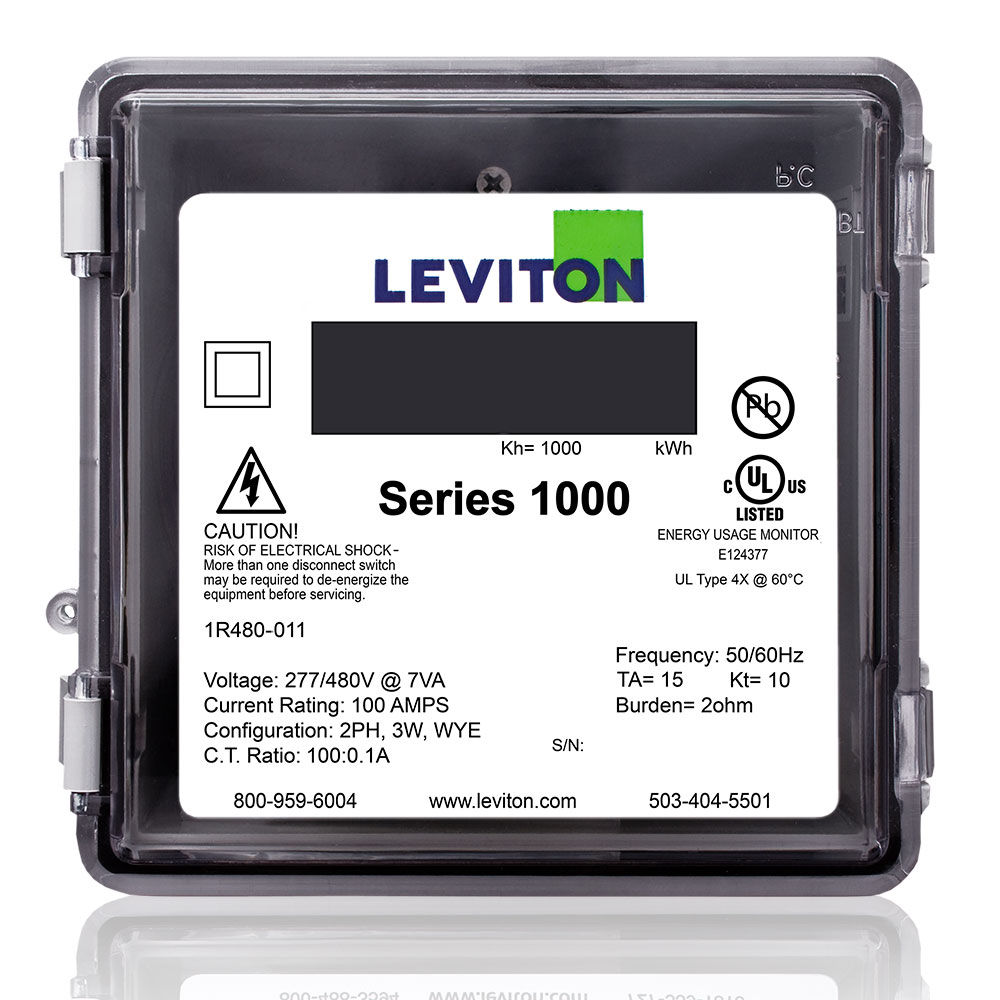

Submedidor, al aire libre, 277/480 V, 2 fases, 3 hilos, máx. 100A, elemento doble, medidor eléctrico

1R480-11

Submedidor serie 1000, elemento doble, 277/480 V, 2PH, 3W , 100:00,1 A, 100A, para exteriores pequeños, SOLO SUBMETER, Medidor eléctrico: sí, Cumple con el Título 24, ASHRAE 90.1 cumple

La línea de submedidores de grado comercial VerifEye™ serie 1000 de Leviton cumple con todas las oportunidades basadas en medición y verificación, incluido el manejo de cargas y el logro de la clasificación LEED. Diseñado para brindar un proceso simple y eficaz para capturar medidas precisas de los consuntos de alimentación...

Dónde comprar

Agregar a la lista de proyectos

Asistencia de productos

Código UPC: 078477550724

País de origen: Estados Unidos

Información sobre los productos

Actualizado

Especificaciones del producto y hoja de datos

10/24/2023 Ver

Actualizado

Especificaciones del producto y hoja de datos

10/24/2023 Ver
Instrucciones de instalación

10/08/2023 Ver
Especificación - Especificación CSI de submedición

02/21/2024 Ver
Folleto - Soluciones de submedición

10/24/2023 Ver

Especificaciones eléctricas
Amperaje: 100 A
Voltaje: 277/480 V CA 2PH 3W
Características del producto
Aplicación: submedición eléctrica/eléctrica/eléctrica,perfil de carga y análisis comparativo,agregación de uso,asignación de costos a inquilinos,medición y verificación,conservación de energía,reducción de costos,iniciativas de edificios ecológicos,mandatos gubernamentales,logro LEED
TC incluidos: no - Solo submedidor
Configuración del medidor: medidor único
Línea de productos: serie 1000
Tipo de producto: submedidor eléctrico
Garantía: limitada de 5 años
Especificaciones mecánicas
Caja: exterior (NEMA 4X)
Especificaciones de comunicación
Comunicación: salida de pulso

Mide kWh y demanda (opcional)
Cumple con todos los estándares aplicables de ANSI C12.1
Equipada con un canal de salida de pulsos aislado
Utiliza transformadores de núcleo sólido secundarios clase 0,1 A de grado comercial con una precisión del 0,3% que cumplen con todos los requisitos ANSI aplicables o transformadores de núcleo dividido con una precisión del 1,0%
Se pueden paralelizar hasta tres conjuntos de transformadores por fase, por medidor, sin necesidad de un multiplicador de medidor
Las cajas incluyen acero JIC de grado industrial y montaje superficial para interiores y NEMA 4X para exteriores
Interactúa con numerosos sistemas de comunicación: lectura automática de medidores (Automatic Meter Reading, AMR) cableada o AMR inalámbrica
Pantalla LCD grande que muestra los kWh y (opcionalmente) la demanda instantánea y pico con restablecimiento con entrada manual
LED indicador de carga que verifica la funcionalidad del medidor
LED indicador de fase inversa que se ilumina si el medidor no está instalado de forma adecuada
Homologado por UL/cUL para equipos de monitorización de energía UL 916
Garantía de cinco años
