Tomacorriente ICFT delgado resistente al clima de 15 A, autoverificación, con luz indicadora LED
GFWR1-W
15 A, Receptáculo/tomacorriente de 125 V, Alimentación continua de 20 A, ICFT de autoverificación resistente al clima SmartlockPro delgado, Monocromático, cableado posterior y lateral, la placa de pared/placa frontal se vende por separado – Blanco
- SEGURO - Ofrece protección continua contra fallas a tierra
- AUTOPRUEBA: Autoverificaciones automáticas para garantizar que pueda responder a la falla a tierra
- SIMPLE - La luz indicadora de estado proporciona información simple e intuitiva
Color: blanco
Especificaciones
Hoja de instrucciones
-
09/12/2024 Verse abre en una pestaña nueva
-
09/12/2024 Verse abre en una pestaña nueva
-
09/12/2024 Verse abre en una pestaña nueva
-
02/07/2024 Verse abre en una pestaña nueva
Documentos/instrucciones
-
09/12/2024 Verse abre en una pestaña nueva
-
09/12/2024 Verse abre en una pestaña nueva
-
09/12/2024 Verse abre en una pestaña nueva
-
09/12/2024 Verse abre en una pestaña nueva
Información técnica
-
Información general
UPC: 078477709061
Nema: 5-15R
Clasificaciones de potencia de CA
A voltaje nominal: 1 CV
Voltaje dieléctrico: resiste 1250VAC según UL 943 y CSA-C22.2 n.o 144.1-06
Clasificación de corriente de cortocircuito: 10KA
Elevación de temperatura: máx. 30C después de 100 ciclos de sobrecarga al 150 por ciento de la corriente nominal
Especificaciones eléctricas
Voltaje dieléctrico: resiste 1250VAC según UL 943 y CSA-C22.2 n.o 144.1-06
Temperatura de funcionamiento: -35C a +66 °C
Clasificación de corriente de cortocircuito: 10KA
Elevación de temperatura: máx. 30C después de 100 ciclos de sobrecarga al 150 por ciento de la corriente nominal
Especificaciones medioambientales
Material del cuerpo: policarbonato
Abrazaderas: latón
Material de la superficie: polipropileno
Tornillo de conexión a tierra: acero inoxidable
Contactos de línea: latón de doble limpieza de 0,031 de grosor
Notas: la placa de pared se vende por separado
Temperatura de funcionamiento: -35C a +66 °C
Tornillos de terminal: acero inoxidable
Horquilla: acero inoxidable
Especificaciones del material
Material del cuerpo: policarbonato
Abrazaderas: latón
Material de la superficie: polipropileno
Tornillo de conexión a tierra: acero inoxidable
Contactos de línea: latón de doble limpieza de 0,031 de grosor
Notas: la placa de pared se vende por separado
Identificación del producto: clasificaciones y n.o de catálogo grabados en la superficie y estampados en la cubierta
Acomodación de terminal: 14-10 AWG
Identificador de terminal: latón caliente, verde-tierra, plata-neutro
Tornillos de terminal: acero inoxidable
Resistente al clima: sí
Horquilla: acero inoxidable
Especificaciones mecánicas
Amperaje: 15 A
Material del cuerpo: policarbonato
Marca: SmartlockPro
Color: blanco
Material de la superficie: polipropileno
Característica: autoverificación
Especificación federal WC-596: sí
Grado: grado de especificación residencial/comercial
Conexión a tierra: tornillo verde de conexión a tierra
NEMA: 5-15R
Polo: 2
Identificación del producto: clasificaciones y n.o de catálogo grabados en la superficie y estampados en la cubierta
Normas y certificaciones: UL/CSA, NEMA WD6, NEMA WD1
Material de la correa: acero inoxidable
A prueba de manipulaciones: no
Acomodación de terminal: 14-10 AWG
Identificador de terminal: latón caliente, verde-tierra, plata-neutro
Terminación: posterior y lateral
Nivel de disparo: clase A, 5mA más o menos 1mA
Tipo : ICFT resistente al clima
Voltaje: 125 V CA
Placa de pared: no incluida
Garantía: limitada a 2 años
Cable: 3
Características del producto
Amperaje: 15 A
A voltaje nominal: 1 CV
Marca: SmartlockPro
Color: blanco
Característica: autoverificación
Especificación federal WC-596: sí
Grado: grado de especificación residencial/comercial
Conexión a tierra: tornillo verde de conexión a tierra
NEMA: 5-15R
Polo: 2
Normas y certificaciones: UL/CSA, NEMA WD6, NEMA WD1
Material de la correa: acero inoxidable
A prueba de manipulaciones: no
Terminación: posterior y lateral
Nivel de disparo: clase A, 5mA más o menos 1mA
Tipo : ICFT resistente al clima
Voltaje: 125 V CA
Placa de pared: no incluida
Garantía: limitada a 2 años
Resistente al clima: sí
Cable: 3
Normas y certificaciones
ANSI: C-73
CSA-C22.2 n.o 144.1-06: archivo LR-57811
Especificación federal WC-596: sí
ESPECIFICACIÓN MIL: A-A-55459-SB
NOM: sí
UL 943 : archivo E48380
UL498: sí
Características y beneficios
- Brinda protección continua contra fallas a tierra: detecta las fallas a tierra y se activa con las verdaderas fallas incluso cuando se está realizando la autoverificación
- Al momento del encendido inicial, prueba el ICFT en 3 segundos
- La autoverificación supera el requisito del estándar UL
- Se adapta automáticamente y cambia a una mayor frecuencia de pruebas si se detecta un potencial problema
- La luz indicadora de estado ofrece información simple e intuitiva sobre el estado de la alimentación y la protección, y también indica la reversión de línea/carga
- La acción de cierre patentada evita el restablecimiento en caso de que el ICFT esté dañado y no pueda responder ante una falla a tierra
- Su electrónica está diseñada para minimizar los falsos disparos
- La profundidad reducida facilita su instalación en cualquier caja eléctrica, incluso en las superficiales
- Los terminales permiten opciones fáciles de cableado, tanto en la parte posterior como en la parte lateral
- Las abrazaderas de cables posteriores externas brindan una indicación visual de la ubicación adecuada del cable
- Soporta una alta torsión y resiste la extracción del cable

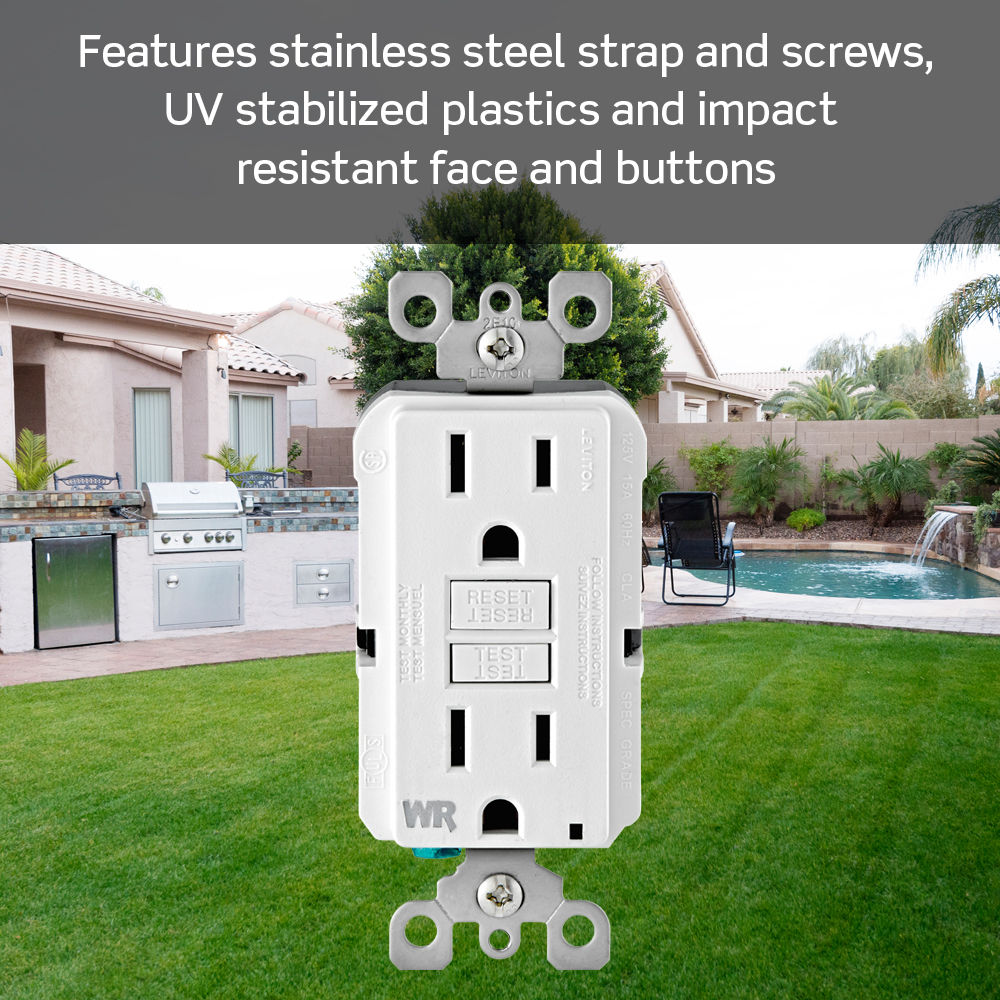

- Correa y tornillos de acero inoxidable, cara y botones resistentes al frío
- El nivel de disparo cumple o supera los requisitos de UL sobre el tiempo de disparo
- La inmunidad al ruido mejorada de alta frecuencia reduce el disparo intempestivo
- El diseño electrónico avanzado brinda resistencia superior a las sobretensiones eléctricas y excesos de voltaje
- Compatibles con todos los productos y placas de pared Decora; disponibles en colores Decora seleccionados
- Clasificación WC-596 según la especificación federal de UL
Patentes
- MX308495
- MX344697
- US9053886
- CA2730014
- US9276393
- US8599522
- US11456138
- US11349293
- MX302458
- US10483066
- US11831139
- US8944859
- US8587914
- US7697252
Esta lista se proporciona solo con fines de marcado de patentes. Se realiza un esfuerzo de buena fe para mantener la precisión e integridad de esta lista. No debería extraerse conclusión alguna de la omisión de una patente de esta lista.
